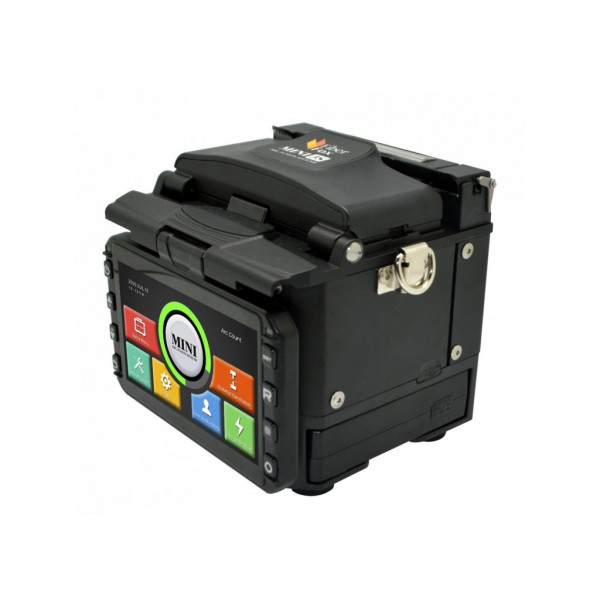

Автоматичний зварювальний апарат Fiberfox Mini3S

Автоматичний зварювальний апарат, система вирівнювання волокна за технологією DAA (активні V-подібні канавки)

Автоматичний зварювальний апарат Mini-3S призначений для зварного з'єднання оптичних одномодових і багатомодових волокон. Прилад оснащений механізмом зведення волокон за технологією DAA (Digitalized Active Alignment), системою точного моніторингу втрат та режимом автоматичного калібрування дуги.

Основні особливості

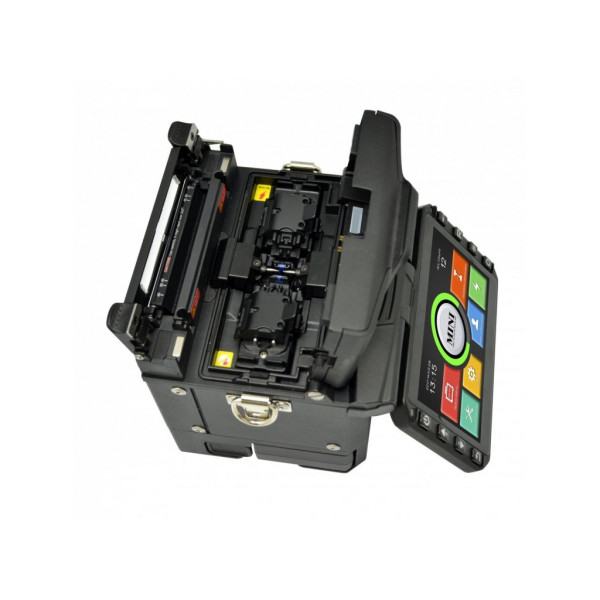

• активні V-подібні канавки;

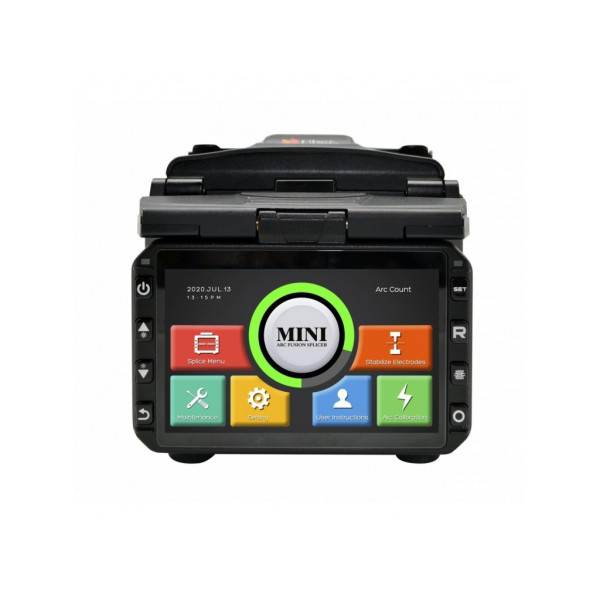

• кольоровий РК дисплей 4,3" дає змогу візуально контролювати всі етапи зварювання оптичних волокон;
• швидкий час зварювання - 8 сек (Quick mode) і термоусадки - 18 сек;
• тривала автономна робота від Li-Ion батареї до 200 циклів «зварювання+термоусадка»;
• калібрування дуги в режимі реального часу;
• ударостійкий, волого та пилозахищений корпус;
• ресурс електродів - до 3500 зварювань;
• вага апарату всього 1,1 кг (без батареї);
• малі габаритні розміри.

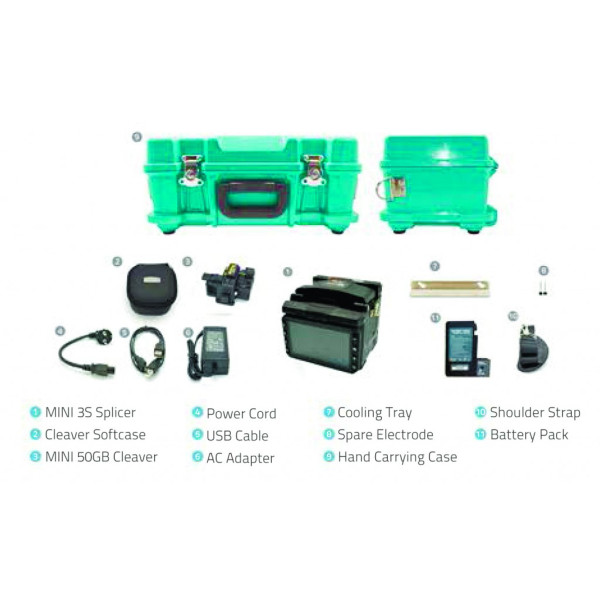

• Комплектація:

  1. Зварювальний апарат
  2. Бокс для зберігання сколювача
  3. Сколювач Mini50GB
  4. Шнур живлення
  5. Кабель для передачі даних
  6. Адаптер живлення
  7. Лоток для охолодження КДЗЗ
  8. Запасні електроди
  9. Жорсткий кейс для перенесення
  10. Ремінь для перенесення
  11. Акумуляторна батарея
  12. USB кабель




  Технічні характеристики




  Технологія вирівнювання волокна DAA (Digitalized Active Alignment) Середні втрати на зварному з'єднанні 0,03 дБ (SM) 0,02 дБ (MM) 0,05 дБ (DS/NZDS) Коефіцієнт відбиття від зварного з'єднання, дБ Не більше 60 Час зварювання, сек Режим SM: 8 с Режими зварювання 139 режимів (передустановок: 11 / налаштувань користувача: 128) Функція внесення втрат в місці зварювання В діапазоні від 0,1 до 20 дБ Типи зварюваних волокон SM (ITU-T G652 и G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-T G.655) Діаметр покриття зварюваного волокна Від 100 мкм до 3000 мкм Діаметр зварюваного волокна Від 80 мкм до 150 мкм Довжина зачистки волокна При покритті <250 мкм: 5~16 мм При покритті >250 мкм: 8~16 мм Час термоусадки 18 с Режими нагріву 37 режимів (передустановок: 5 / налаштувань користувача: 32) Довжина гільз КДЗЗ 20~60 мм Інтерфейс для зв'язку з ПК USB (5-конт. Mini-B) Ресурс електродів >3500 зварок Збереження результатів 10000 / зображень: 2000 Дисплей 4,3" сенсорний кольоровий РК (загартоване скло) Акумуляторна батарея Li-ion 11,1 В, 3000 мАг / 200 циклів (зварювання та нагрівання) / температура зберігання: -20~40°С Живлення 100-240 В змін. струму або 12,6 В пост. струму, 1,8 А Збільшення зображення 260х при роздільному перегляді по осях X і Y 130х при спільному перегляді по осях X і Y Вага 1,1 кг (з батареєю: 1,3 кг) Габаритні розміри 123x114x126 мм (ДxШxВ) Захист від вітру Швидкість вітру до 15 м/с Умови експлуатації Висота від 0 до 5000 м над рівнем моря; Температура від - 10°С до +50°С; Відн. вологість від 0 до 95%. Умови зберігання Температура від - 20°С до +60°С; Відн. вологість від 0 до 95%. Розтягуюче зусилля тесту на механічну міцність зварювання 1,96 ~ 2,25 Н
