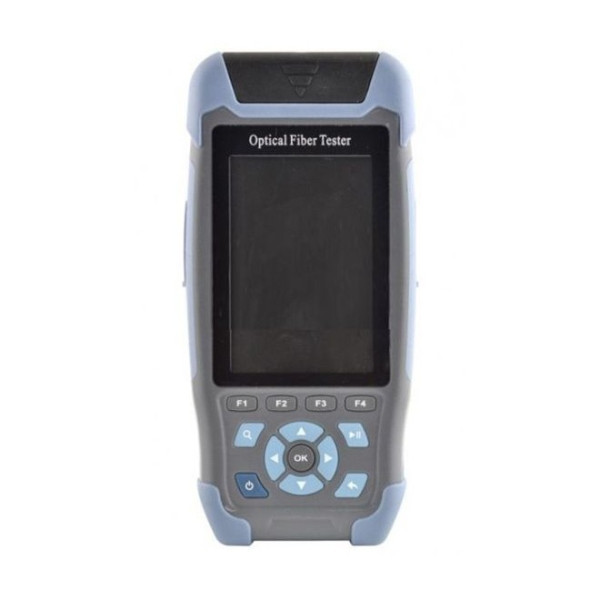

Оптичний рефлектометр Multitest MO1235P

У приладі компактного розміру поєднані цілих п'ять функцій. По-справжньому універсальний прилад для конвергентних мереж передачі даних, які поєднують в собі волоконно-оптичні мережі та «мідні» мережі на основі симетричного кабелю «вита пара».

Основна функція - оптичний рефлектометр з хорошим динамічним діапазоном 24дБ на довжині хвилі 1310 нм і 22 дБ на 1550 нм. Це дозволить користувачеві вимірювати оптичні лінії до 50 км, з подальшим збереженням результатів на внутрішню пам'ять або microSD. У приладу є кольоровий 3.5 "LCD дисплей, на якому можна збільшити цікавить подія рефлекторам. При необхідності, мультітестер зможе представити оптичну лінію у вигляді схематичних піктограм (Event Map) на підставі виміряних подій.

Для вимірювань внесеного загасання або рівня сигналу в оптичній лінії в приладі є вимірювач потужності і джерело випромінювання.

Вимірювач потужності калібрувати на довжини хвиль 850, 980 1300, 1310, 1490, 1550 1625 і 1650 нм. Високий верхній рівень діапазону вимірювань -50 ... + 26 дБм, дозволяє використовувати мультітестер з потужними оптичними сигналами, наприклад оптичного кабельного ТБ. Вимірювач, при необхідності, можливо відкалібрувати по еталонному рівню.

Джерело випромінювання на 2 довжини хвилі 1310 і 1550 нм з можливістю модуляції частотами 270, 330, 1000 і 2000 Гц.

Для візуального виявлення дефектів або ідентифікації ОВ, прилад оснащений джерелом видимого випромінювання (VFL) - червоне світло з довжиною хвилі 650 нм.

Якщо ж користувач перейшов від оптоволоконної частини мережі до перевірки кручений пари, тестер зможе не тільки перевірити правильність терморегулятори і наявність обривів, але і довжину мідного кабелю.

Рефлектометр компактний, виконаний в прогумованому корпусі, роз'єми захищені від забруднення та попадання вологи заглушками. На екрані відображається стан добре видно в темряві, а світлодіодний ліхтарик допоможе, при необхідності, в погано освітленому місці. Харчується прилад від Li-Ion акумулятора 4000 мА * ч. Зарядка акумулятора проводиться через порт microUSB.

Основні особливості:

• Компактні розміри і мала вага;
• Динамічний діапазон 24/22 дБ;
• Наявність вимірювача оптичної потужності;
• Наявність випромінювача 1310 і 1550 нм;
• Наявність випромінювача видимої довжини хвилі 650 нм (VFL);
• Можливість вимірювання довжини кручений пари;
• Тестування терморегулятори кручений пари за допомогою пасивного блоку віддаленого кінця (в комплекті);
• Автозбереження рефлектограмм;
• Побудова схематичного зображення лінії (Event Map);
• Можливість розширення пам'яті за рахунок SD карти;
• Підключення до ПК в режимі накопичувача для передачі збережених рефлектограмм.
