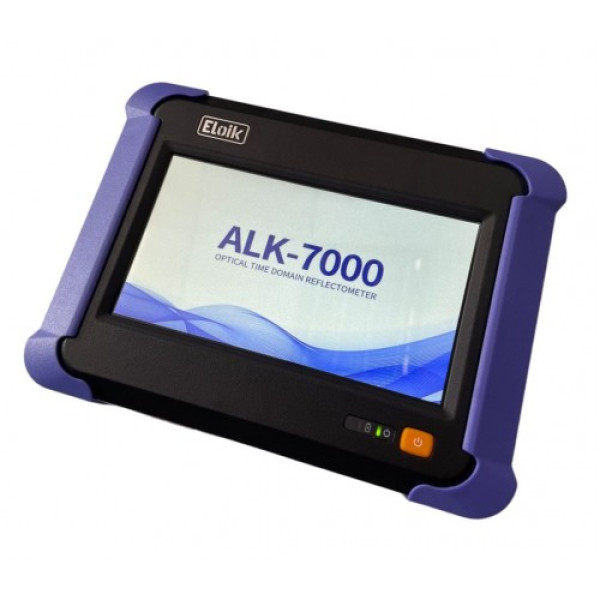

Оптичний рефлектометр Eloik ALK-7000

Оптичний рефлектометр Eloik ALK-7000 являє собою передове рішення для діагностики та обслуговування волоконно-оптичних мереж. З підтримкою трьох ключових довжин хвиль - 1310, 1550 і 1625 нм - цей універсальний інструмент є ідеальним вибором для використання в мережах PON, забезпечуючи високу точність і надійність вимірювань. Оптичний рефлектометр Eloik ALK-7000 знаходить своє застосування в різних сферах, де потрібне професійне тестування волоконно-оптичних ліній зв'язку, включно з будівництвом, обслуговуванням і діагностикою мереж PON, забезпечуючи високу ефективність і надійність зв'язку.

Переваги:

Багатофункціональність: підтримка трьох довжин хвиль дає змогу проводити вимірювання на всіх етапах життєвого циклу мережі, від встановлення до технічного обслуговування та ремонту.

Сумісність із PON: завдяки можливості роботи на довжині хвилі 1625 нм ALK-7000 ідеально підходить для тестування мереж PON без необхідності переривання їхньої роботи.

Висока точність: сучасні технології та точні алгоритми обробки даних забезпечують високу точність вимірювань, даючи змогу точно локалізувати місця пошкоджень і втрат сигналу.

Простота використання: інтуїтивно зрозумілий інтерфейс і можливість автоматичного аналізу даних роблять ALK-7000 доступним для фахівців будь-якого рівня підготовки.

Довговічність і надійність: Міцний корпус і висока зносостійкість компонентів гарантують тривалий термін служби приладу навіть в умовах інтенсивного використання.

Особливості:

зручне тестування оптичної лінії натисканням однієї кнопки;

компактний і легкий;

висока швидкість обробки сигналів;

виведення інформації: рефлектограма + таблиця подій /loss table/, масштабованість, маркери;

визначення відстані до подій;

вимірювання в режимі реального часу;

вбудована пам'ять: до 10000 рефлектограм;

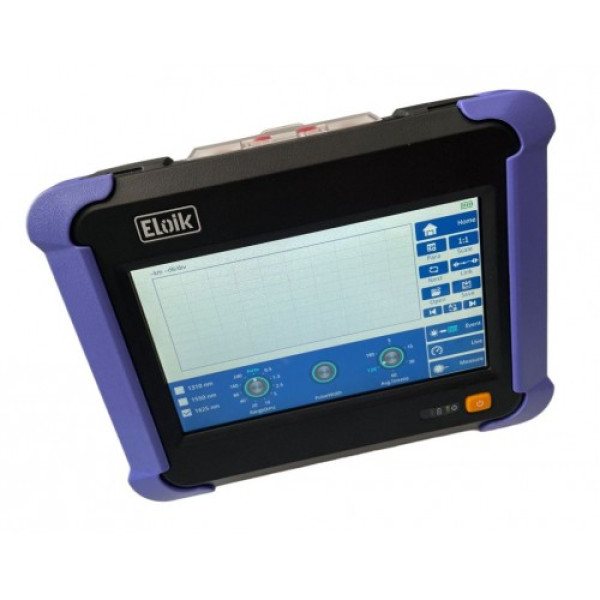

великий кольоровий сенсорний 7» TFT дисплей;

вимірювач потужності;

візуальний дефектоскоп;

ресурс батареї до 10 годин;

надійність, захищеність, міцна і герметична конструкція.

Технічні характеристики:

тип волокна: одномодове (SM, 10/125, ITU-T G.652);

діапазон вимірювань (км): 0,3 - 180;

кількість точок вибірки /sampling points/:  36000;

роздільна здатність за відстанню /distance resolution/ (м): 0,01;

роздільна здатність за втратами /loss resolution/, (дБ): 0,001;

точність вимірювання загасання /лінійність, linearity/, (дБ/дБ): ± 0,05;

похибка за відстанню /distance uncertainty/ (м): ± (1 + 0,005% x виміряна відстань + роздільна здатність за вибіркою);

формат даних: стандартний формат *.sor;

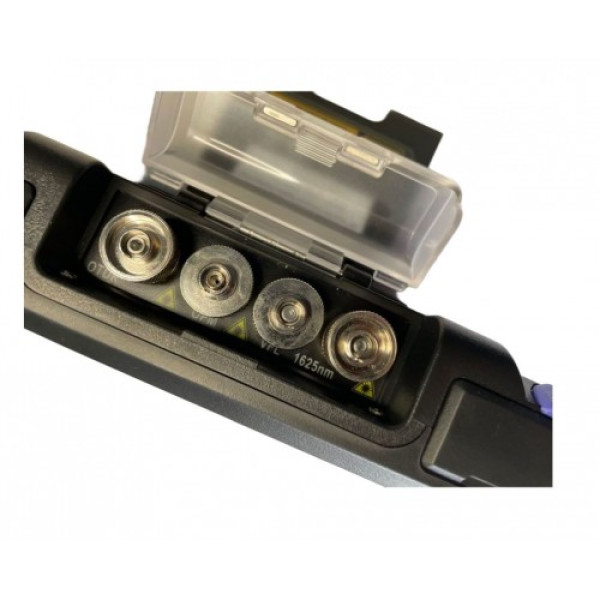

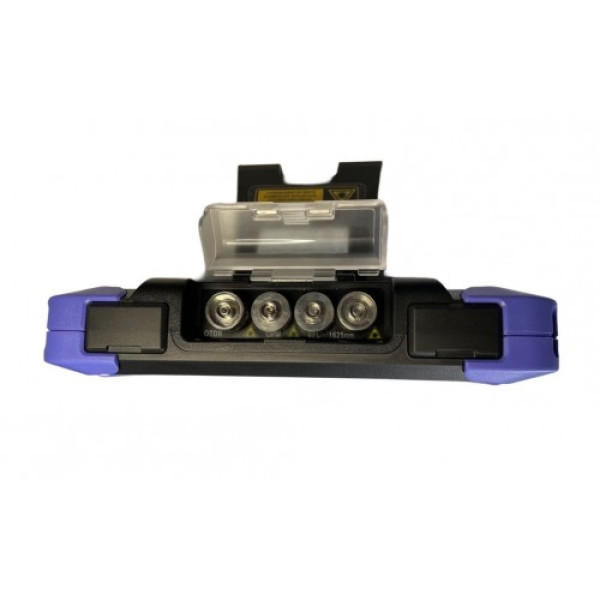

тип оптичного роз'єму: FC/UPC (SC/ST/LC опція);

дисплей: 7″, кольоровий, тачскрін;

вбудована пам'ять: до 10000 рефлектограм + підключення флешок;

інтерфейси: два порти USB для підключення флешок;

зарядний пристрій (вхід/вихід, В): позаземний, 110-240 (50 - 60 Гц), 12 (1,5 А max);

акумулятор: вбудований Li-Ion 7,4 В, 2500 мАг, час роботи до 10 годин;

мова: англійська;

умови роботи/зберігання: робоча температура (°C) -20C - +50; температура зберігання (°C) -40 - +70;

габарити (в/ш/г, мм): 225х165х45;

вага (кг): 1,5.

Опції:

1.

Вимірювач потужності, OPM:

тип детектора: InGaAs;

діапазон прийнятих довжин хвиль (нм): 800 - 1700;

калібровані довжини хвиль (нм): 850/980/1300/1310/1490/1550/1625/;

динамічний діапазон (дБм): від -60 до +16 (ALK-7000-A), від -50 до +26 (Eloik ALK-7000-B);

тип конектора: FC/UPC.

2.

Візуальний дефектоскоп /visual fault locator, VFL/:

довжина хвилі (нм): 650 ± 20 ;

вихідна потужність (мВт): 2;

тип конектора: FC/UPC.

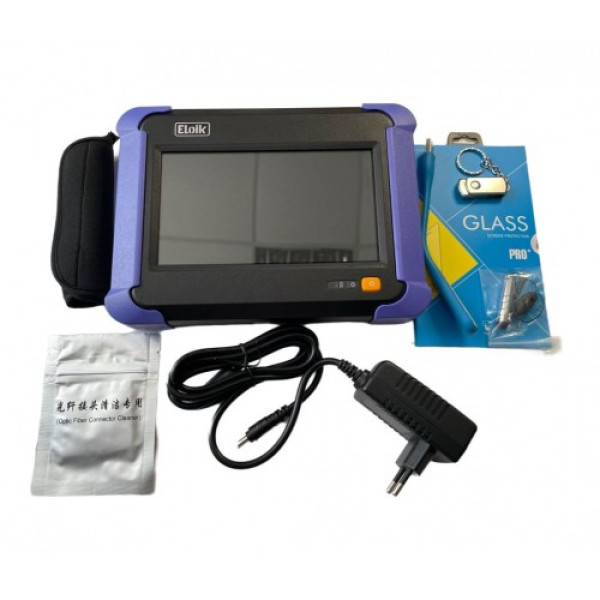

Комплектація:

рефлектометр Eloik ALK-7000;

зарядний пристрій;

акумулятор (вбудований);

флешка;

стилус;

ліхтарик (USB, зовнішній)

чистяча серветка;

захисне скло;

ремінь для перенесення рефлектометра;

сумка для транспортування.
